Børsteløse DC-elektriske motorer: hvordan de fungerer og hvordan du velger

Hvordan børsteløse likestrømsmotorer fungerer

En børsteløs DC-elektrisk motor (BLDC) genererer rotasjonskraft gjennom det samme grunnleggende prinsippet som enhver DC-motor - samspillet mellom et magnetisk felt og strømførende ledere - men eliminerer den mekaniske kommutatoren og kullbørsten som definerer børstet design. I stedet elektronisk kommutering via en dedikert motorkontroller bytter strøm gjennom statorviklingene i en nøyaktig tidsbestemt sekvens, roterer magnetfeltet og trekker permanentmagnetrotoren med seg.

Rotoren bærer permanente magneter (typisk neodym-jern-bor i høyytelsesdesign) og har ingen viklinger, sleperinger eller børster. En Hall-effekt sensor array - eller i sensorløse design, back-EMF overvåking - mater rotorposisjonsdata til kontrolleren, som bestemmer hvilke viklingsfaser som skal aktiveres til enhver tid. Resultatet er kontinuerlig, jevn tilførsel av dreiemoment uten lysbueutladning og friksjonstap som er iboende ved børstekontakt. Effektivitet på 85–95 % er typiske over hele driftsområdet, sammenlignet med 75–85 % for tilsvarende børstede motorer.

Børsteløse vs. børstede likestrømsmotorer: viktige forskjeller

De arkitektoniske forskjellene mellom børstet og børsteløs design går over i meningsfull ytelse, vedlikehold og kostnadsimplikasjoner over hele produktets livssyklus.

Fraværet av gnister gjør BLDC-motorer til det eneste levedyktige valget for eksplosive miljøer eller renromsmiljøer , der børstebueutslipp enten vil utgjøre en brannfare eller introdusere partikkelforurensning. I standard industrielle miljøer favoriserer beregningen av totale eierkostnader vanligvis børsteløse design når applikasjonen kjører mer enn noen få tusen timer per år – besparelsene i arbeidskraft for børstebytte og nedetid oppveier de høyere kostnadene for motor og kontroller på forhånd innen 12–24 måneder.

Konfigurasjoner av indre rotor vs. ytre rotor

BLDC-motorer kommer i to fundamentalt forskjellige mekaniske konfigurasjoner, og valget mellom dem er applikasjonsdrevet snarere enn et spørsmål om ytelseshierarki.

Indre rotor (innløper) motorer plasserer permanentmagnetrotoren inne i statorviklingene. Rotormassen er liten og konsentrert nær aksen, og produserer en lavt treghetsmoment og rask akselerasjonsrespons. Innløpere opererer ved høye RPM (vanligvis 5 000–50 000 RPM) og pares med girkasser når høyt dreiemoment ved lavere akselhastigheter er nødvendig. De dominerer innen robotikk, CNC-spindler, medisinsk utstyr og høyytelses elektroverktøy.

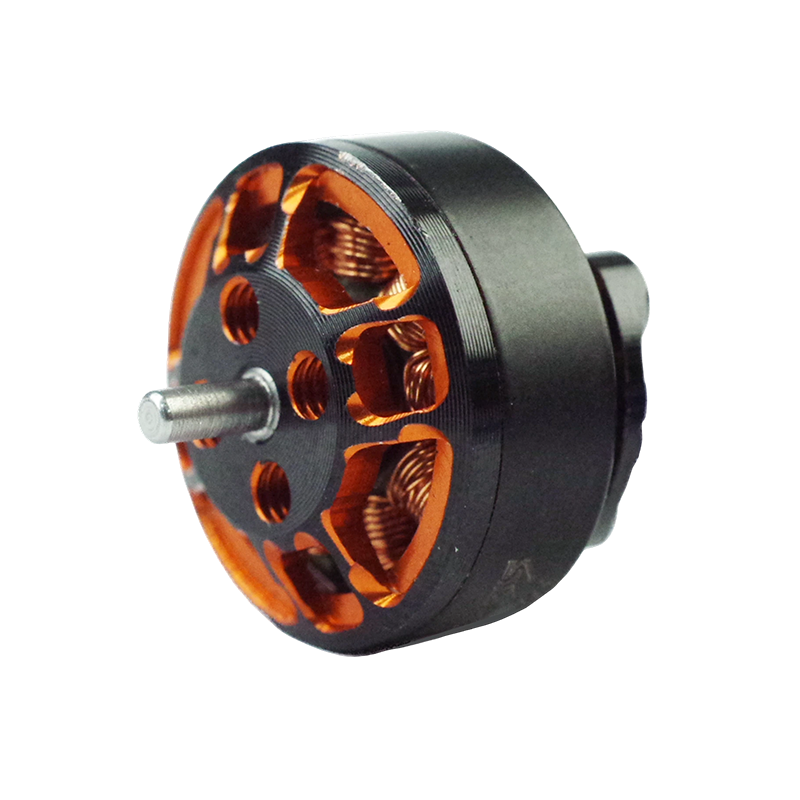

Ytre rotor (utløper) motorer vikler rotoren rundt utsiden av statoren, og plasserer magnetmassen med størst mulig radius fra aksen. Denne geometrien genererer iboende høyt dreiemoment ved lavt turtall , lage direktedrevne applikasjoner – vifter, dronepropeller, elektriske sykkelnav og direktedrevne vaskemaskiner – naturlig passform. Utløpere er vanligvis bredere og kortere enn innløpere med tilsvarende kraft og produserer jevnere dreiemoment ved lave hastigheter uten å kreve et reduksjonstrinn.

Sensorløs vs. Sensored Control

Rotorposisjonstilbakemelding er den kritiske inngangen som gjør det mulig for motorkontrolleren å time fasebyttingen riktig. Hvordan denne tilbakemeldingen oppnås deler BLDC-implementeringer i to leire, hver med distinkte avveininger.

Sensorede BLDC-motorer bygge inn tre Hall-effektsensorer i statoren, plassert 120° fra hverandre. Sensorene oppdager når en rotormagnet passerer og signaliserer kontrolleren om å bytte fase. Denne tilnærmingen gir pålitelig startmoment fra null RPM og presis lavhastighetskontroll – avgjørende for servoapplikasjoner, robotkoblinger og EV-trekkmotorer som må levere fullt dreiemoment når de står stille.

Sensorløse BLDC-motorer eliminer Hall-sensorene helt, i stedet mål bak-EMF (motelektromotorisk kraft) generert av den ikke-energiserte viklingen når rotoren beveger seg. Tilbake-EMF er proporsjonal med hastigheten, så under en minimumsgrense – typisk 10–15 % av maksimal RPM – er signalet for svakt til å måle pålitelig. Sensorløse design viser derfor en kort åpen oppstartsfase og er uegnet for applikasjoner som krever jevn, kontrollert start fra hvile under full belastning. Fordelen er lavere motorkostnader, redusert ledningskompleksitet og større miljømessig robusthet — det er ingen Hall-sensorledninger som korroderer eller går i stykker. Høyhastighetsvifter, HVAC-blåsere og pumpedrifter bruker ofte sensorløs BLDC av denne grunn.

Velge en BLDC-motor: Spesifikasjonsparametre som betyr noe

Motordatablad inneholder en rekke parametere; ikke alle er like viktige for hver applikasjon. Følgende er de ikke-omsettelige inngangene til enhver BLDC-motorvalgprosess.

• KV-klassifisering (RPM per volt) : tomgangshastigheten motoren produserer per volt inngang. En 1000 KV motor ved 24 V kjører med ca. 24 000 RPM ubelastet. Lavere KV betyr mer dreiemoment per forsterker ved lavere hastighet; høyere KV passer til bruk med høy hastighet og lavt dreiemoment.
• Kontinuerlig vs. toppstrømvurdering : Motorens termiske grense definerer den kontinuerlige strømmen den kan bære på ubestemt tid uten å overskride viklingsisolasjonsklassens temperatur. Toppstrømmen er vanligvis 2–3× kontinuerlig og tåles bare i korte støt. Dimensjonering til toppstrøm i stedet for kontinuerlig er en vanlig spesifikasjonsfeil som forårsaker for tidlig viklingsfeil.
• Isolasjonsklasse : Klasse B (130°C), Klasse F (155°C) og Klasse H (180°C) definerer den maksimalt tillatte viklingstemperaturen. Høye omgivelsestemperaturer, dårlig ventilasjon eller høye driftssykluser presser motortemperaturen opp; underspesifisert isolasjonsklasse forårsaker gradvis viklingsdegradering før noen åpenbar feilmodus vises.
• IP-vurdering : inntrengningsbeskyttelse mot støv og fuktighet. IP54 er grunnlinjen for lett industriell bruk; IP65 (støvtett, vannstrålebestandig) er minimum for utendørs eller nedvaskede miljøer; IP67 og IP68 dekker henholdsvis midlertidig og kontinuerlig nedsenking.
• Poltelling : flere poler gir jevnere dreiemoment ved lavt turtall, men reduserer maksimal hastighet. Høyhastighets spindelmotorer bruker vanligvis 2–4 poler; direktedrevne lavhastighetsmotorer kan bruke 12, 24 eller til og med 48 poler.

Å matche motoren til kontrolleren er like viktig som selve motorspesifikasjonen. Kontrollerens spenningsklassifisering må overstige forsyningsspenningen med en sikkerhetsmargin på minst 20 % , og gjeldende klassifisering må samsvare med motorens kontinuerlige trekk under maksimal belastning - ikke motorens toppklassifisering. Utilpassede kontrollere er den viktigste årsaken til tidlig BLDC-systemfeil i OEM-applikasjoner.
